觸點額定電壓 Contact rated voltage（DC V）

≤80V

觸點電路額定電流 Rated current of contact circuit（A）

350A

觸點接觸壓降 Contact voltage drop（at300A）

≤100V

絕緣電阻 insulation resistance /DC500V

≥100MΩ

介質耐壓 Dielectric Strength

 1500VAC,工頻，1min無擊穿

瞬時最大電流 Instantaneous maximum current

1200A,≤1S

電氣壽命（額定電流/通1S斷9S）

Electrical life (rated current/1s on/9s off)

≥10000次

機械壽命(通斷比0.5S)

Mechanical life (on break ratio 0.5S)

≥20000次

引出端溫升（K）

Temperature rise at the outlet

≤65

手柄操作力 Handle operating force

斷開推力F1(N)：20.0≤F1≤50.0

閉合拉力F2(N)：20.0≤F2≤100.0

接線扭矩（螺栓4.8級） Wiring torque (bolt grade 4.8)

觸點M8引出端力矩：6~8N.m

安裝螺絲M5力矩: 1.5~3N.m

工作制式 Work form

長期工作制

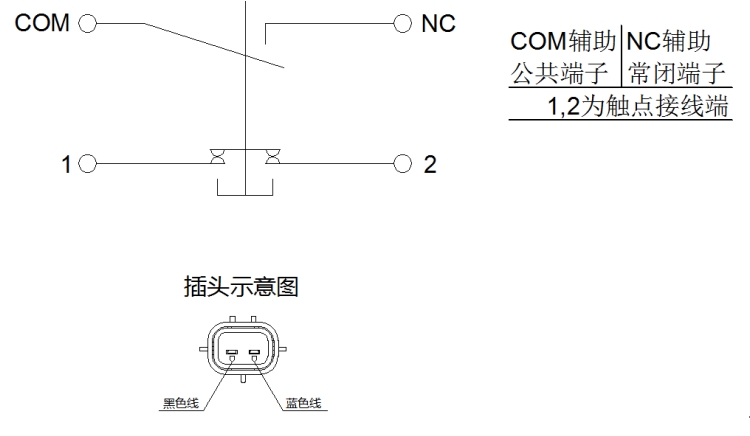

觸點形式 contact form

一組橋式（一常閉）

觸點材料 Contact material

AgCd0

 環境溫度  ambient temperature

-40∽+70℃

 環境濕度ambient humidity

5％~95％RH

振動  vibrate

正弦，2.5g（5~50Hz）

 沖擊  lash

50g，11ms（半正弦波）

 防護等級 Protection level

IP50（按GB14048.4，等效IEC60947）

 FLS222

350A

1

產品型號Product model：

主觸點額定電流Rated current of main contact:

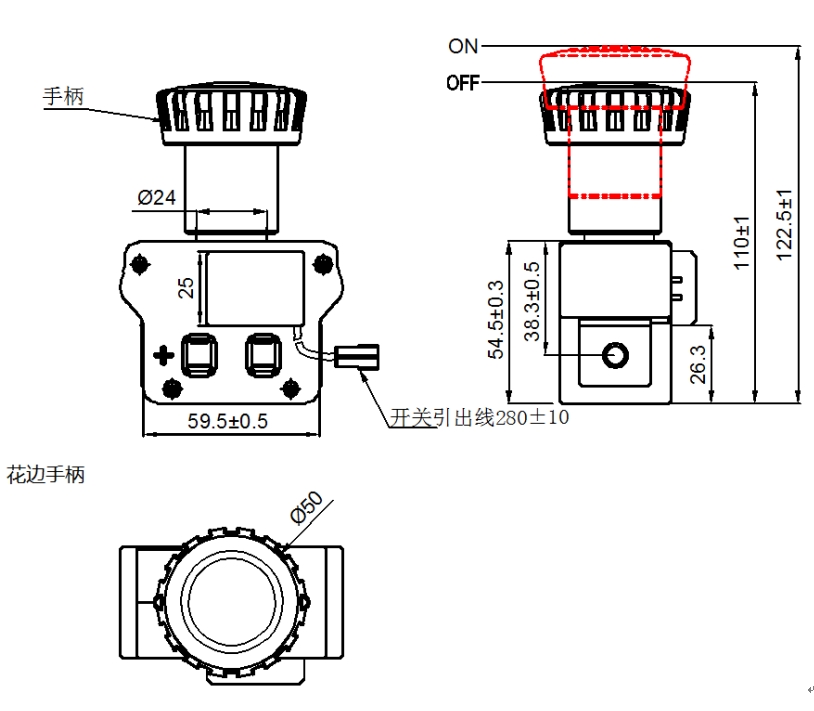

選配配件：   1.花邊手柄

Optional accessories:1. Plum handle

客戶特性號 Customer Request     無：標準型     XXX：客戶要求
