FLS860
主要特征：
● 150A觸點切換能力
● 端子極限連續電流 180A
● 一體化底座設計，結構穩定
● 防塵罩形 IP6K5
● 外形尺寸98*71*40
● 150A觸點切換能力
● 端子極限連續電流 180A
● 一體化底座設計，結構穩定
● 防塵罩形 IP6K5
● 外形尺寸98*71*40
產品型號
| 產品型號 | 產品系列名稱 | 外形尺寸 | 輸出型試 |
| FLS860 | 汽車大電流繼電器 | 98*71*40 mm | 單輸出（橋接） |
性能參數
|
觸點數據 |
極限斷開電流300A 最小值：1000mA @ 5DVC |
||
|
觸點形式 |
1 from A(NO 橋接) |
||
|
觸點材料 |
AgSnO2 |
||
|
最大額定切換電流 |
150A |
||
|
線圈數據 |
141Ω±10%含抑制電阻 |
35Ω±10%含抑制電阻 |
|
|
額定線圈電壓 |
24VDC |
12VDC |
|
|
額定線圈功率 |
4.1W |
4.1W |
|
|
吸合電壓 |
≤17VDC |
≤8VDC |
|
|
釋放電壓 |
≥2.4VDC |
≥1.2VDC |
|
|
吸合時間 |
＜30mS |
＜30mS |
|
|
釋放時間 |
＜15mS 5 |
＜15mS |
|
|
線圈與端子間絕緣初始電介質 |
500-1000V |
500-1000V |
|
|
壽命 |
電氣壽命 |
5萬次（阻性負載） |
|
|
|
機械壽命 |
100萬次 |
|
|
環境溫度 |
-40℃～+85℃ |
||
|
防護類別 |
IP6K5 |
||
|
端子類型 |
插入式（線圈） 螺旋端子（負載） |
||
|
安裝方式 |
法蘭安裝 |
||

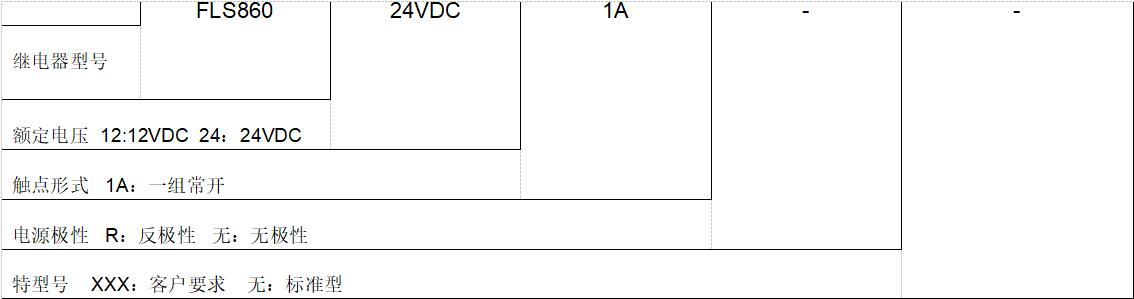

訂貨指南

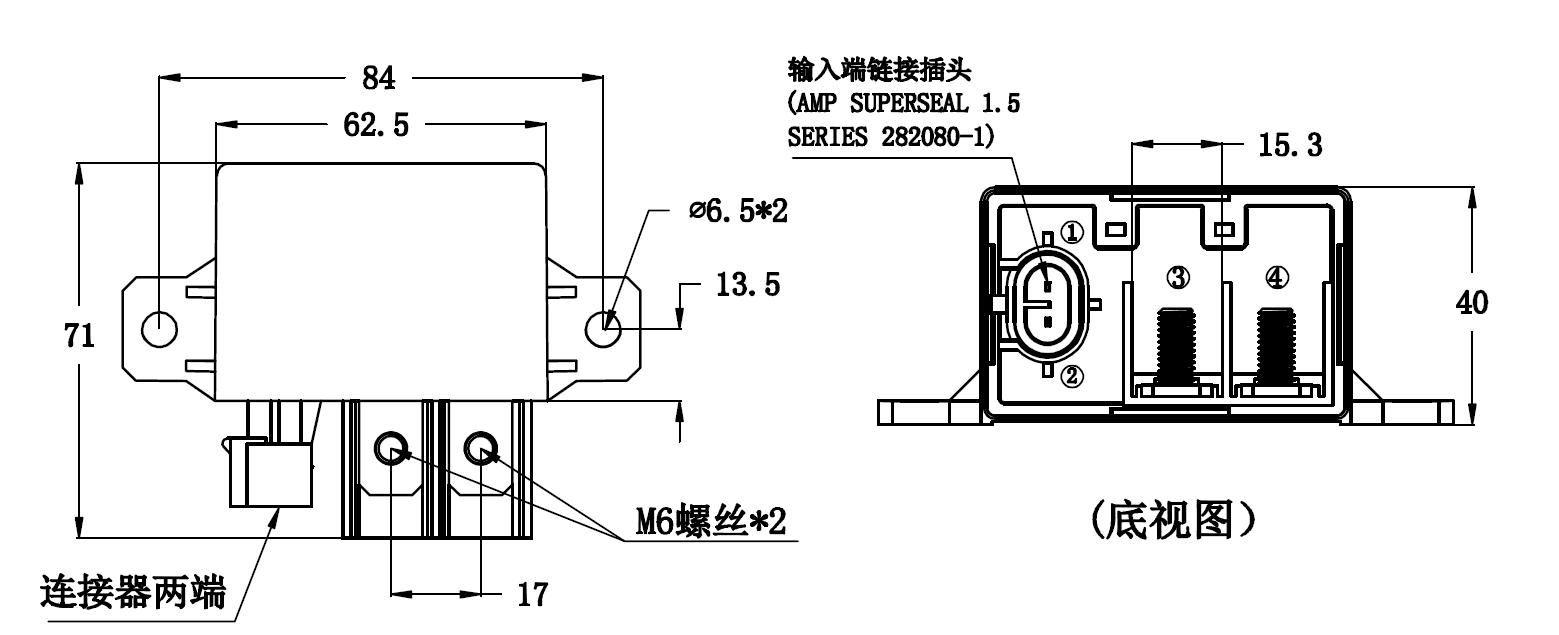

外部尺寸
備注：（1）產品部分外形尺寸未注尺寸公差，當外形尺寸≤1mm，公差為±0.2mm；當外形尺寸在（1~5）mm之間時，公差為±0.3mm；當外形尺寸大于5mm時，公差為±0.4mm；
公差應為±0.4mm。
接線圖
